باسکول 60 تن روی زمین
باسکول 60 تن روی زمین یکی از انواع پرکاربرد باسکول جاده‌ای برای توزین کامیون و تریلی است. این نوع باسکول با توجه به شرایط محل نصب، نیاز مشتری و ظرفیت موردنظر، قابل طراحی و ساخت است.
در پروژه‌هایی که به دلیل شرایط آب‌وهوایی، محدودیت‌های اجرایی یا دشواری احداث فونداسیون، امکان اجرای باسکول داخل گود وجود ندارد، استفاده از باسکول 60 تن روی زمین می‌تواند گزینه مناسبی باشد. در این مدل، سازه باسکول روی سطح زمین نصب شده و فرآیند نصب و بهره‌برداری با توجه به شرایط محل پروژه انجام میشود.
قیمت باسکول 60 تن روی زمین
قیمت باسکول 60 تن روی زمین به عوامل مختلفی مانند نوع سازه، ابعاد باسکول، نوع لبه محافظ، نوع و تعداد لودسل‌ها و تجهیزات مورد استفاده بستگی دارد. به همین دلیل، قیمت نهایی این نوع باسکول پس از مشخص شدن مشخصات فنی و شرایط محل نصب تعیین میشود.
1. سازه باسکول: قیمت باسکول 60 تن روی زمین با توجه به نوع و حجم آرماتور استفاده شده در صفحه باسکول 60 تن روی زمین و با توجه به اینکه ضخامت این صفحات در نقاط قرارگیری لودسل ها ضخامت کم تری دارد حجم و مقدار آرماتور باسکول ها تاثیر زیادی بر عمرمفید و همچنین قیمت باسکول 60 تن روی زمین دارد.
2. نوع لبه باسکول : باسکول 60 تن روی زمین باید به سیستم محافظ جانبی مجهز باشد تا از خروج ناخواسته چرخ‌های وسیله نقلیه از سطح باسکول جلوگیری شود و ایمنی هنگام توزین افزایش پیدا کند.لبه محافظ این نوع باسکول معمولاً به دو شکل لبه بتنی و گارد فلزی اجرا میشود. استفاده از گارد فلزی می‌تواند فضای مفید بیشتری در اختیار راننده قرار دهد و در برخی طراحی‌ها، به دلیل نوع ساخت و تجهیزات مورد استفاده، هزینه نهایی باسکول را افزایش دهد.
3. ابعاد مفید باسکول: ابعاد مفید باسکول یکی دیگر از عوامل مهم در انتخاب و قیمت‌گذاری باسکول 60 تن است. در مدل‌هایی که از لبه بتنی استفاده میشود، بخشی از عرض باسکول توسط لبه‌های جانبی اشغال میشود و ممکن است فضای عبور خودرو محدودتر شود.
در مقابل، در باسکول 60 تن روی زمین با گارد فلزی می‌توان عرض مفید بیشتری در اختیار خودرو قرار داد. برای بسیاری از پروژه‌ها، فراهم بودن عرض مفید حدود 3 متر می‌تواند مزیت مهمی برای سهولت ورود و خروج کامیون و تریلی باشد.
4. لودسل باسکول 60 تن : لودسل یکی از مهم‌ترین اجزای باسکول است و نوع آن تأثیر مستقیمی بر عملکرد و قیمت نهایی دستگاه دارد. لودسل‌ها با توجه به ظرفیت، کلاس دقت، تکنولوژی ساخت، برند و مشخصات فنی در مدل‌های مختلف عرضه می‌شوند.
انتخاب لودسل مناسب برای باسکول 60 تن باید بر اساس شرایط کاری، میزان دقت مورد نیاز و نوع کاربری انجام شود. استفاده از لودسل با کیفیت و دقت مناسب، علاوه بر تأثیر بر قیمت، نقش مهمی در عملکرد پایدار و دقت توزین باسکول خواهد داشت
چه موقع باید باسکول 60 تن روی زمین تهیه کنیم؟
در این نوع باسکول، سازه توزین روی فونداسیون و بستر آماده‌شده در سطح زمین نصب میشود و برای تأمین اختلاف ارتفاع بین سطح محوطه و صفحه باسکول، از رمپ‌های ورودی و خروجی استفاده میشود. طراحی صحیح رمپ و تعیین شیب مناسب آن اهمیت زیادی دارد؛ زیرا وسایل نقلیه سنگین مانند کامیون و تریلی باید بتوانند بدون وارد شدن ضربه یا بارگذاری نامتقارن به سازه باسکول، وارد صفحه توزین شده و پس از انجام عملیات توزین از آن خارج شوند.
همچنین در زمان انتخاب محل نصب باسکول 60 تن روی زمین باید عواملی مانند ظرفیت باربری بستر، وضعیت فونداسیون، مسیر حرکت خودرو، فضای مورد نیاز برای رمپ، سیستم زهکشی و نحوه هدایت آب‌های سطحی در نظر گرفته شود. رعایت این موارد علاوه بر افزایش ایمنی، از ایجاد تنش‌های اضافی در سازه و لودسل‌ها جلوگیری کرده و به حفظ دقت توزین و افزایش عمر مفید باسکول کمک میکند.
باسکول 60 تن روی زمین در یک نگاه
| ردیف | دسته | مشخصات |
|---|---|---|
| 1 | تاییدیه | اداره استاندارد ملی ایران دارد |
| 2 | مناسب | برای انواع کامیون تک و جفت و انواع تریلی |
| 3 | نصب | به صورت روی زمین |
| 4 | اتصال | به دوربین پلاک خوان و نرم افزار فارسی |
| 5 | اتصال | به راهبند یا چراغ راهنما و کنترل از روی نمایشگر |
| 6 | ظرفیت باسکول | 60 تن (قابلیت کالیبره 80 تن) |
| 7 | ابعاد باسکول | 300×1600 سانتی‌متر |
| 8 | دقت باسکول | ±10 کیلوگرم |
| 9 | دقت نمایش وزن | ±500 گرم |
| 10 | تعداد لودسل | 8 عدد |
| 11 | نوع صفحه باسکول | لبه‌دار با گارد فلزی |
| 12 | نمایشگر | آریا 4000 |
| 13 | کشور سازنده لودسل | اسپانیا / چین |
| 14 | کلاس دقتی لودسل | C6/C4/C3 |
| 15 | نوع لودسل | آنالوگ / دیجیتال |
| 16 | گارانتی صفحه باسکول (ماه) | 96 |
| 17 | گارانتی لودسل (ماه) | 24 الی 60 |
| 18 | گارانتی نمایشگر (ماه) | 36 |
| 19 | خدمات پس از فروش | مادام‌العمر |
| 20 | زمان تحویل | 20 الی 25 روزکاری |
| 21 | محل تحویل | کارخانه شرکت توزین تراز آریا - تهران، کیلومتر 55 جاده خاوران، شهرک صنعتی جنت‌آباد |
باسکول 60 تن روی زمین آریا از دو صفحه فلزی با ابعاد استاندارد 3 × 8 متر تشکیل شده است که در مجموع، طول مفید باسکول به 16 متر می‌رسد. این طراحی، امکان توزین انواع کامیون، تریلی و وسایل نقلیه سنگین را فراهم میکند.
ضخامت و ساختار صفحه باسکول
صفحه باسکول 60 تن روی زمین آریا دارای ضخامت سازه‌ای حدود 45 سانتی‌متر است. ضخامت و وزن سازه صفحه، در کنار نوع ورق، میزان آرماتور و نحوه تقویت بخش‌های مختلف، از پارامترهای مهم در ارزیابی استحکام و مقاومت باسکول‌های جاده‌ای محسوب میشود.
افزایش ضخامت سازه صفحه می‌تواند به افزایش مقاومت آن در برابر بارهای متمرکز و بارهای دینامیکی ناشی از عبور وسایل نقلیه سنگین کمک کند. البته برای مقایسه فنی دو باسکول، صرفاً ضخامت صفحه نباید ملاک قرار گیرد و عواملی مانند نوع ورق، ضخامت ورق، میزان آرماتور، طراحی شاسی، نحوه تقویت محل لودسل‌ها و وزن نهایی سازه نیز باید مورد بررسی قرار گیرند.
پس از نصب و قرارگیری صفحه روی سیستم توزین، ارتفاع نهایی صفحه باسکول 60 تن روی زمین از سطح زمین، با توجه به مدل و ارتفاع لودسل مورد استفاده، حدود 60 تا 65 سانتی‌متر خواهد بود. این ارتفاع باید در زمان طراحی رمپ‌های ورودی و خروجی در نظر گرفته شود تا شیب دسترسی برای کامیون و تریلی مناسب باشد.
گارد فلزی باسکول 60 تن روی زمین
باسکول 60 تن روی زمین آریا به گارد حفاظتی فلزی مجهز شده است. استفاده از گارد فلزی در مقایسه با اجرای لبه‌های بتنی، علاوه بر افزایش ایمنی، مزایای اجرایی و بهره‌برداری متعددی دارد:
1. افزایش ایمنی و جلوگیری از سقوط وسایل نقلیه: گارد فلزی به‌عنوان یک مانع حفاظتی در طرفین باسکول عمل کرده و احتمال خروج ناخواسته چرخ‌های کامیون یا تریلی از محدوده صفحه توزین را کاهش میدهد.
2. حفظ کامل ابعاد مفید صفحه باسکول: در طراحی باسکول با گارد فلزی، برخلاف برخی مدل‌های دارای لبه بتنی، لبه محافظ فضای قابل استفاده صفحه توزین را اشغال نمی‌کند. در نتیجه، عرض مفید 3 متر در اختیار وسیله نقلیه قرار می‌گیرد و راننده فضای کافی برای هدایت خودرو روی صفحه باسکول خواهد داشت.
3. با توجه به طراحی با لبه فلزی و ابعاد کامل 3*16 حمل به صورت بارنامه ترافیکی بدون نیاز به اسکورت ( هزینه کم حمل تر )
صفحه باسکول 60 تن روی زمین آریا با هدف تحمل بارهای سنگین و عملکرد پایدار در شرایط کاری صنعتی طراحی و ساخته میشود. وزن و نحوه اجرای سازه فلزی و آرماتوربندی صفحه، تأثیر مستقیمی بر استحکام سازه، مقاومت در برابر بارهای دینامیکی و عمر مفید باسکول دارد.

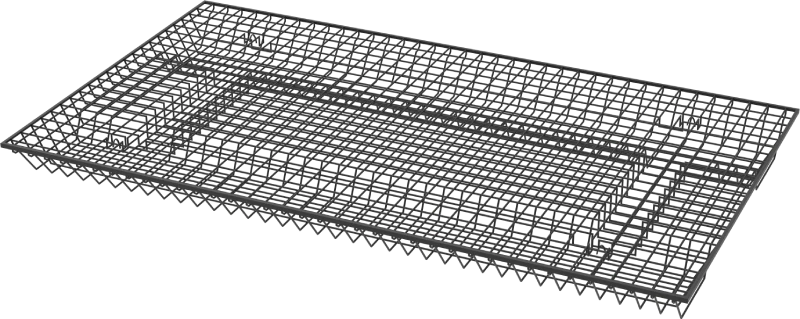

در ساخت صفحات باسکول 60 تن روی زمین آریا از آرماتور آجدار گرید A3 در سایزهای 10، 14، 22 و 25 میلی‌متر استفاده میشود. میزان آرماتور مصرفی برای هر صفحه حدود 1.75 تن بوده و در مجموع، برای یک باسکول 60 تن دوصفحه‌ای، حدود 3.5 تن آرماتور مورد استفاده قرار می‌گیرد.
ضخامت ورق صفحه باسکول
در ساخت صفحه باسکول 60 تن روی زمین آریا از ورق فولادی با ضخامت 15 میلی‌متر استفاده میشود. انتخاب ضخامت مناسب ورق، نقش مهمی در افزایش مقاومت صفحه در برابر بارهای متمرکز و بارهای ناشی از عبور کامیون و تریلی دارد.
همچنین طراحی و تقویت مناسب قسمت‌های مختلف صفحه، به‌خصوص نواحی اطراف محل نصب لودسل‌ها، از تغییر شکل و دفرمه شدن صفحه در اثر بارگذاری جلوگیری کرده و به حفظ عملکرد صحیح سیستم توزین کمک میکند.
یکی از ویژگی‌های باسکول 60 تن روی زمین آریا، استفاده از گارد حفاظتی فلزی در دو طرف صفحه باسکول است. این گارد با هدف افزایش ایمنی خودروهای سنگین هنگام ورود، قرارگیری و خروج از صفحه توزین طراحی شده و از خروج ناخواسته چرخ خودرو از محدوده باسکول جلوگیری میکند.
گارد حفاظتی مورد استفاده از لوله فولادی با قطر 4 اینچ ساخته شده و در امتداد مسیر ورودی تا خروجی باسکول قرار می‌گیرد. استفاده از این گارد علاوه بر افزایش ایمنی، امکان استفاده مؤثرتر از عرض مفید صفحه باسکول را فراهم میکند.
در ساخت باسکول 60 تن روی زمین آریا، صفحات بتنی با استفاده از بتن با عیار 450 تا 500 کیلوگرم سیمان در هر مترمکعب و متناسب با ظرفیت توزین و شرایط کاری پروژه تولید می‌شوند. بتن مورد استفاده به همراه آرماتورهای مسلح‌کننده، ساختار مقاومی را برای تحمل بارهای سنگین و بارگذاری‌های ناشی از عبور کامیون و تریلی ایجاد میکند.
به‌منظور افزایش مقاومت، دوام و عمر مفید صفحات باسکول، در طرح اختلاط بتن از مواد افزودنی تخصصی از جمله افزودنی‌های ضدسایش و میکروسیلیس استفاده میشود. استفاده از این مواد می‌تواند به بهبود خواص مکانیکی و دوام بتن در برابر سایش و شرایط محیطی کمک کند و عملکرد صفحه باسکول را در طولانی‌مدت پایدارتر نگه دارد.
کنترل کیفیت بتن صفحات باسکول:
به‌منظور اطمینان از کیفیت بتن مورد استفاده در باسکول 60 تن روی زمین، از بتن مصرفی نمونه‌برداری انجام میشود. نمونه‌های تهیه‌شده در آزمایشگاه تخصصی بتن آریا مورد بررسی و آزمایش قرار می‌گیرند تا مشخصات و کیفیت بتن از نظر الزامات تعیین‌شده کنترل شود.
عکس صفحه باسکول روی زمین همراه با بتن
پس از تأیید نتایج آزمایش‌های کنترل کیفیت، مراحل تکمیل و آماده‌سازی صفحات باسکول انجام شده و صفحات برای ارسال و نصب در محل پروژه آماده می‌شوند. این فرآیند کنترل کیفیت، به افزایش اطمینان از مقاومت و دوام سازه بتنی باسکول و عملکرد مناسب آن در شرایط کاری کمک میکند.
عکس تمام صفحه
لودسل باسکول 60 تن مدل aria PB-6160
لودسل باسکول 60 تن مدل aria PB-6160 :
مشتریان باسکول ۶۰ تن آریا می‌توانند با توجه به نیاز خود، لودسل مناسب را از بین گزینه‌های اروپایی یا چینی، آنالوگ یا دیجیتال، و با کلاس دقتی C3، C4 یا C6 انتخاب کنند.
کلاس دقتی لودسل:
حداقل کلاس دقتی لودسل مورد تأیید اداره استاندارد ملی ایران، کلاس C3 می‌باشد.
لودسل ساخت چین در کلاس دقتی C3 طراحی و تولید میشود و با توجه به تأییدیه استاندارد، یک گزینه اقتصادی برای مشتری محسوب می‌گردد.
لودسل اروپایی – در صورت نیاز به دقت بیشتر، می‌توانید لودسل با کلاس دقتی C4 یا C6 را انتخاب کنید. این کلاس‌های دقتی عمدتاً در لودسل‌های اروپایی امکان‌پذیر است.
چه زمانی کلاس دقتی بالاتر از C3 پیشنهاد میشود؟
لودسل با کلاس دقتی بالاتر از C3 در شرایط زیر پیشنهاد میشود:
- ارزش واحد کالای شما از نظر ریالی بالا باشد
- مبادله نهایی شما بر اساس وزن کالا باشد (نه تعداد آن)
در این صورت، لودسل‌های با کلاس دقتی C4 یا C6 توصیه می‌گردد
مدل
کشور سازنده
کلاس دقتی
Sensocar CS-DP
اسپانیا
C6
Sensocar CS-A
اسپانیا
C6
Sensocar SP-A
اسپانیا
C4
Beniue BTY
چین
C3
Zemic HM14H1
چین
C3
Keli ZSFY-A
چین
C3
لودسل آنالوگ و دیجیتال :
لودسل دیجیتال، در واقع مدل امروزی و پیشرفته‌تر لودسل آنالوگ محسوب میشود.
تفاوت اصلی بین لودسل آنالوگ و دیجیتال:
· لودسل آنالوگ: تغییرات ولتاژ را به واحد میلی‌ولت اندازه‌گیری کرده و به نمایشگر باسکول ارسال میکند. سپس نمایشگر این سیگنال را محاسبه کرده و وزن نهایی را تعیین میکند.
· لودسل دیجیتال: وزن را به صورت مستقیم و دیجیتال به نمایشگر ارسال میکند. در این حالت، دیگر نیازی به محاسبات داخلی در نمایشگر نیست و دقت توزین افزایش می‌یابد.
لودسل دیجیتال :
کالیبراسیون کارخانه‌ای: لودسل دیجیتال به صورت پیش‌فرض توسط کارخانه تولیدکننده کالیبره میشود و همچنین امکان کالیبره کردن باسکول توسط نمایشگر نیز وجود دارد. این موضوع باعث افزایش دقت گوشه‌گیری هنگام کالیبراسیون باسکول می‌گردد.
عیب‌یابی دیجیتال: لودسل دیجیتال قابلیت عیب‌یابی دیجیتال دارد. شما می‌توانید از روی نمایشگر، صحت عملکرد هر لودسل را بررسی کرده و در صورت نیاز، سریعاً عیب‌یابی را انجام دهید.
حذف جانکشن باکس: لودسل‌های دیجیتال نیازی به جانکشن باکس ندارند و گوشه‌گیری به صورت دیجیتال و مستقیم از طریق نمایشگر آریا ۴۰۰۰ انجام میشود.
سازگاری کامل با نمایشگر آریا ۴۰۰۰: نمایشگر آریا ۴۰۰۰ به صورت کامل با لودسل‌های دیجیتال سازگاری دارد. شما می‌توانید تمامی فرآیندها (کالیبراسیون، گوشه‌گیری و عیب‌یابی) را از طریق این نمایشگر کنترل کنید.
نکته مهم: با توجه به تکنولوژی پیشرفته لودسل دیجیتال و پیچیدگی روند کالیبراسیون، این لودسل با هر نمایشگری سازگار نیست و نمایشگر باسکول باید از تکنولوژی لازم برای پشتیبانی برخوردار باشد. نمایشگر آریا ۴۰۰۰ این تکنولوژی را دارد.
لودسل آنالوگ:
سابقه طولانی: لودسل‌های آنالوگ سابقه طولانی در صنعت توزین کشور دارند.
دقت و پیچیدگی: این لودسل‌ها نسبت به لودسل دیجیتال دقت کمتری دارند و از پیچیدگی کمتری برخوردار هستند.
گوشه‌گیری: لودسل آنالوگ برای گوشه‌گیری نیاز به جانکشن باکس دارد و این فرایند حتماً باید توسط نیروی متخصص به صورت دستی انجام شود.
عیب‌یابی: عیب‌یابی این لودسل نیز باید توسط نیروی متخصص انجام شود و امکان دیجیتال بودن این فرایند وجود ندارد.
جدول
اولویت شما
لودسل پیشنهادی
دلیل
ارزان‌ترین قیمت
آنالوگ
مناسب بودجه محدود
بیشترین دقت
دیجیتال
کالیبره هر لودسل توسط تولید کننده
دسترسی آسان
آنالوگ
بیشتر رایج بودن
عیب‌یابی سریع
دیجیتال
بررسی هر لودسل از روی نمایشگر
لودسل پیشنهادی آریا برای aria PB-6160 :
شرکت توزین تراز آریا با توجه به تنوع بالای لودسل در بازار و همچنین تنوع درخواست مشتریان، تلاش دارد تا همواره از هر کلاس لودسل یک نمونه را به صورت مداوم عرضه کند. هدف این است که مشتریان حق انتخاب بیشتری داشته باشند.
مدل‌های قابل عرضه در باسکول آریا:
جدول
کلاس دقتی
کشور سازنده
نوع لودسل
C3
چین
آنالوگ / دیجیتال
C4
اروپا
آنالوگ
C6
اروپا
آنالوگ / دیجیتال
نکته مهم: باسکول جاده‌ای آریا همواره امکان ثبت سفارش را با هر دو نوع لودسل آنالوگ و دیجیتال فراهم میکند.
در ادامه به صورت مختصر به معرفی مدل‌های لودسل باسکول جاده‌ای آریا می‌پردازیم
لودسل‌های پیشنهادی آریا برای باسکول ۸۰ تن
شرکت توزین تراز آریا با توجه به تنوع لودسل‌های موجود در بازار، امکان انتخاب مدل مناسب را متناسب با دقت مورد نیاز و بودجه مشتری فراهم کرده است. در ادامه مدل‌های قابل ارائه را مشاهده می‌کنید.
Sensocar CS-DP 30 Ton C6 Digital
لودسل مدل CS-DP از سری لودسل‌های نسل جدید با دقت و پایداری بالا است. این مدل با بهره‌گیری از مبدل آنالوگ به دیجیتال داخلی، سیگنال دیجیتال را مستقیماً به اندیکاتور ارسال میکند و تأثیر نویز و خطای کابل را کاهش میدهد.
ویژگی‌های اصلی
- دقت بسیار بالا، کلاس C6 طبق OIML R60
- مقاومت مناسب در برابر نویزهای الکتریکی و تغییرات دما
- امکان عیب‌یابی دیجیتال لودسل‌ها از طریق نمایشگر
- قابلیت کالیبراسیون و گوشه‌گیری از طریق نمایشگر
- کاهش خطای کابل و اتصالات
- مناسب پروژه‌های تجاری و صنعتی سنگین
- کالیبراسیون کارخانه‌ای به صورت اتوماتیک
| مشخصات فنی | مقدار |
|---|---|
| Excitation Voltage | 8÷15 V |
| Current Consumption | 35mA |
| Transmission Speed | 100 kHz (Max) |
| Conversions per Second | 40 s-1 |
| Internal Resolution | 24 Bits |
| Temperature Compensation | -10° C/+40° C |
| Temperature Limits | -40° C/+80° C |
| Insulation Resistance | ≤5000 MΩ |
Sensocar CS-A 30 Ton C6
لودسل CS-A نسخه آنالوگ با کلاس دقت C6 است. این مدل از نظر مکانیکی مشابه نسخه دیجیتال بوده اما خروجی آن به صورت سیگنال آنالوگ میلی‌ولت بر ولت ارائه میشود.
- کلاس دقت C6
- خروجی آنالوگ mV/V
- قیمت پایین‌تر نسبت به نسخه دیجیتال
- نیازمند جانکشن باکس
- مناسب کالاهای با ارزش ریالی بالا
- بدنه استنلس استیل
- درجه حفاظت IP68
- مقاوم در برابر رطوبت، گردوغبار و لرزش
| مشخصات فنی | مقدار |
|---|---|
| Rated Output | 2±0.1% mV/V |
| Vmin | Emax/18000 |
| Excitation Voltage | 5÷15 V |
| Input Resistance | 800±5Ω |
| Output Resistance | 700±3Ω |
| Temperature Compensation | -10° C/+40° C |
| Temperature Limits | -40° C/+80° C |
| Insulation Resistance | ≥5000 MΩ |
Sensocar SP-A 30 Ton C4
لودسل Sensocar SP-A برای مشتریانی مناسب است که می‌خواهند با هزینه‌ای متعادل، باسکول جاده‌ای خود را به لودسل اروپایی مجهز کنند و از دقت مناسب در فرآیند توزین بهره ببرند.
- کلاس دقت C4 مطابق OIML R60
- قیمت مناسب‌تر نسبت به CS-A C6
- نوع آنالوگ
- ساخت اسپانیا
- بدنه تمام استیل ضدزنگ
- ظرفیت ۳۰ تن
- قابلیت ارائه با گواهی ATEX برای محیط‌های انفجاری
| مشخصات فنی | مقدار |
|---|---|
| Rated Output | 2±0.1% mV/V |
| Vmin | Emax/14000 |
| Excitation Voltage | 5÷15 V |
| Input Resistance | 800±5Ω |
| Output Resistance | 700±3Ω |
| Temperature Compensation | -10° C/+40° C |
| Temperature Limits | -40° C/+80° C |
| Insulation Resistance | ≥5000 MΩ |
Beniue BTY-D 30 Ton C3 Digital
لودسل Beniue BTY-D یک گزینه دیجیتال با کلاس دقت C3 است که با توجه به دقت قابل قبول و قیمت نسبتاً مناسب، می‌تواند برای پروژه‌هایی با بودجه کنترل‌شده گزینه مناسبی باشد.
- کلاس دقت C3 مطابق OIML R60
- ساخت چین
- ساختار دیجیتال
- ظرفیت ۳۰ تن
- دقت مناسب برای کاربردهای عمومی
- بدنه استیل
| مشخصات فنی | مقدار |
|---|---|
| Excitation Voltage | 8÷15 V |
| Current Consumption | 35mA |
| Transmission Speed | 100 kHz (Max) |
| Conversions per Second | 40 s-1 |
| Internal Resolution | 24 Bits |
| Temperature Compensation | -10° C/+40° C |
| Temperature Limits | -20° C/+70° C |
| Insulation Resistance | ≤5000 MΩ |
Beniue BTY 30 Ton C3 HBM Strain Gage
لودسل Beniue BTY یک گزینه اقتصادی و کارآمد برای سیستم‌های باسکول است که با کلاس دقت C3 و طراحی آنالوگ ارائه میشود. استفاده از استرین گیج ساخت HBM آلمان، این مدل را به گزینه‌ای مناسب برای کاربردهای عمومی تبدیل کرده است.
ویژگی‌های کلیدی
- استرین گیج HBM آلمان
- کلاس دقت C3
- قیمت اقتصادی
- طراحی آنالوگ
- ظرفیت ۳۰ تن
- مناسب برای کاربردهای عمومی باسکول
| مشخصات فنی | مقدار |
|---|---|
| Rated Output | 2±0.1% mV/V |
| Vmin | Emax/14000 |
| Excitation Voltage | 5÷15 V |
| Input Resistance | 385±10Ω |
| Output Resistance | 351±2Ω |
| Temperature Compensation | -10° C/+40° C |
| Temperature Limits | -20° C/+70° C |
| Insulation Resistance | ≥5000 MΩ |
Keli ZSFY-A 30 Ton C3 Cable Orange
لودسل Keli ZSFY-A یکی از گزینه‌های اقتصادی و رایج در بازار باسکول است. این مدل با کلاس دقت C3 و ظرفیت ۳۰ تن برای کاربردهایی که به دقت بسیار بالا نیاز ندارند، گزینه‌ای مناسب محسوب میشود.
- کلاس دقت C3 مطابق OIML R60
- قیمت اقتصادی
- نوع آنالوگ
- ظرفیت ۳۰ تن
- عرضه با کابل نارنجی و مشکی
- مدل کابل نارنجی با دقت بالاتر نسبت به مدل کابل مشکی معرفی شده است
| مشخصات فنی | مقدار |
|---|---|
| Rated Output | 2±0.1% mV/V |
| Vmin | Emax/14000 |
| Excitation Voltage | 5÷15 V |
| Input Resistance | 700±20Ω |
| Output Resistance | 352±3Ω |
| Temperature Compensation | -10° C/+40° C |
| Temperature Limits | -30° C/+70° C |
| Insulation Resistance | ≥5000 MΩ |
نمایشگر باسکول جاده‌ای آریا 4000: تجربه‌ای دلنشین از توزین
نمایشگر باسکول آریا 4000 با طراحی مدرن و کارآمد، فرایند توزین را برای اپراتور و مشتری دلنشین و لذت‌بخش میکند. این نمایشگر با بهره‌گیری از جدیدترین تکنولوژی‌های روز دنیا، تجربه‌ای بی‌نظیر از دقت و تکنولوژی را به ارمغان می‌آورد.
گواهی های نمایشگر باسکول 60 تن مدل آریا 4000:
1. تاییدیه سازمان استاندارد ملی ایران: این تاییدیه نشان‌دهنده انطباق محصولات ما با استانداردهای ملی ایران و تضمین کیفیت ساخت و عملکرد آنهاست.
2. گواهی تست های EMC و ESD از دانشگاه صنعتی امیرکبیر: این گواهی، نتایج موفقیت‌آمیز تست‌های EMC (سازگاری الکترومغناطیسی) و ESD (تخلیه الکترواستاتیکی) را تایید میکند و نشان‌دهنده مقاومت و پایداری محصولات ما در برابر نویز الکترومغناطیسی و تخلیه الکترواستاتیکی است
این تاییدیه ها گواه بر تعهد ما به ارائه بهترین محصولات و خدمات به مشتریان گرامی می باشد.
ویژگی های نمایشگر باسکول جاده ای مدل آریا 4000:
1. دقت نمایش وزن : ±500 گرم
2. مبدل A/D با دقت 24 بیت (216/777/16 قسمت) و نرخ نمونه برداری 3840 نمونه بر ثانیه
3. بدنه فولادی با رنگ پودری الکترواستاتیک ضد خوردگی
4. پورت های ارتباطی RS232/RS485 برای اتصال به کامپیوتر و PLC
5. حافظه داخلی با ظرفیت ثبت 000/000/5 توزین
6. امکان اتصال به دوربین پلاک خوان
7. قابلیت ارسال فرمان خروجی رله‌ای مکانیکی و الکترونیکی (کنترل چراغ راهنمای باسکول و...)
8. پشتیبانی کامل از زبان فارسی
9. امکان تعریف مشتری،کالا،وسیله نقلیه و حق توزین
10. گزارش‌گیری بر اساس:
a. نوع کالا
b. شماره پلاک
c. تاریخ
d. مشتری
e. وسیله نقلیه خاص
11. امکان اتصال به اینترنت از طریق Wi-Fi
12. گارانتی نمایشگر آریا 4000 36 ماه می باشد.
باسکول 60 تن روی زمین مدل Aria PB‑6160 با سیستم کنترل هوشمند
باسکول 60 تن روی زمین مدل Aria PB‑6160 یکی از دقیق‌ترین و کاربردی‌ترین انواع باسکول جاده‌ای برای کارخانه‌ها، واحدهای تولیدی و مراکز لجستیکی است. این مدل قابلیت تجهیز به سیستم کنترل هوشمند را دارد تا فرآیند توزین با سرعت بیشتر، دقت بالاتر و کمترین دخالت اپراتور انجام شود.
اجزای اصلی سیستم کنترل هوشمند باسکول 60 تن
این سیستم از سه بخش کلیدی تشکیل شده است:
1. سیستم دوربین پلاک‌خوان + نرم‌افزار فارسی ثبت خودکار اطلاعات خودرو، تشخیص پلاک، ذخیره‌سازی ورود و خروج و جلوگیری از خطای اپراتور.
2. چراغ راهنمای هوشمند نمایش وضعیت ورود، توقف و خروج خودرو برای مدیریت ترافیک باسکول.
3. راهبند هوشمند کنترل ورود و خروج خودروها به‌صورت اتوماتیک و هماهنگ با نرم‌افزار توزین
کنترل کامل سیستم از طریق نمایشگر آریا 4000
تمامی بخش‌های سیستم کنترل هوشمند—including دوربین پلاک‌خوان، چراغ راهنما و راهبند هوشمند—به‌صورت کامل و خودکار از طریق نمایشگر آریا 4000 مدیریت می‌شوند. این نمایشگر به‌گونه‌ای طراحی شده که بدون نیاز به هیچ دستگاه جانبی، تمام فرآیندهای ورود، خروج و توزین را کنترل کند.
ویدیو کوتاه شامل باسکول 60 تن روی زمین با راهبند+چراغ راهنما+دوربین پلاک خوان+نمایشگر 4000
با این یکپارچگی، اپراتور باسکول می‌تواند تنها از طریق نمایشگر، وضعیت خودرو، باز و بسته شدن راهبند، ثبت پلاک و تأیید وزن را مدیریت کند؛ در نتیجه سرعت عملیات توزین افزایش یافته و خطای انسانی به حداقل می‌رسد.با این یکپارچگی، اپراتور باسکول می‌تواند تنها از طریق نمایشگر، وضعیت خودرو، باز و بسته شدن راهبند، ثبت پلاک و تأیید وزن را مدیریت کند؛ در نتیجه سرعت عملیات توزین افزایش یافته و خطای انسانی به حداقل می‌رسد.
جانکشن باکس باسکول 60 تن روی زمین :
باسکول جاده‌ای آریا برای لودسل‌های آنالوگ در دو نسخه جانکشن‌باکس دیجیتال و جانکشن‌باکس آنالوگ عرضه میشود. این تنوع باعث میشود مشتریانی که باسکول خود را با لودسل آنالوگ سفارش داده‌اند، بتوانند بدون تغییر در ساختار اصلی باسکول، از مزایای لودسل دیجیتال نیز بهره‌مند شوند.
جانکشن باکس دیجیتال و مزایای آن:
جانکشن باکس دیجیتال از 8 عدد A/D داخلی تشکیل شده است که تغییرات میلی ولتی دریافت میکند و با A/D داخلی عدد وزن را محاسبه کرده و مجموع 8 عدد وزن دریافتی به نمایشگر منتقل میکند و نمایشگر وزن را باسکول را نمایش میدهد.
امکانات پیشرفته جانکشن‌باکس دیجیتال در باسکول جاده‌ای آریا:
1. گوشه‌گیری دیجیتال از طریق نمایشگر آریا 4000
امکان انجام فرآیند گوشه‌گیری (Corner Adjustment) به‌صورت کاملاً دیجیتال و بدون نیاز به ابزارهای دستی ویا تنظیم از طریق پتاسیموتر و یا اضافه کردن مقاومت این قابلیت باعث میشود وزن هر گوشه باسکول تنظیم و بالانس شود و دقت نهایی باسکول جاده‌ای افزایش یابد.
2. تست سلامت لودسل‌ها پس از هر بار روشن شدن باسکول
پس از روشن شدن باسکول، جانکشن‌باکس دیجیتال به‌صورت اتوماتیک سلامت تمامی لودسل‌ها را بررسی میکند. این تست خودکار از بروز خطاهای توزین جلوگیری کرده و اپراتور را از وضعیت صحیح عملکرد لودسل‌ها مطمئن می‌سازد.
3. نمایش خرابی لودسل‌ها به‌صورت دیجیتال
در صورت بروز مشکل در هر یک از لودسل‌ها، نمایشگر آریا 4000 خرابی را به‌صورت دیجیتال و دقیق نمایش میدهد. این قابلیت باعث میشود اپراتور بدون نیاز به بررسی دستی، سریعاً لودسل معیوب را شناسایی کند.
4. امکان استفاده از لودسل برند متفاوت در صورت خرابی
اگر یکی از لودسل‌ها دچار خرابی شود و برند مشابه آن در دسترس نباشد، جانکشن‌باکس دیجیتال امکان استفاده از لودسل برند دیگر را فراهم میکند؛ به شرط اینکه ارتفاع دو لودسل یکسان باشد. در این حالت، باسکول بدون هیچ ایراد و با دقت کامل قابل استفاده خواهد بود. این ویژگی در شرایط اضطراری و محیط‌های صنعتی که تأمین قطعات دشوار است، یک مزیت بسیار مهم محسوب میشود.
5. عدم نیاز به متخصص؛ تنظیم و کالیبراسیون باسکول از راه دور:
با توجه به دیجیتال شدن کامل فرآیند کنترل لودسل‌ها در باسکول جاده‌ای آریا، مشتری برای عیب‌یابی، تنظیم یا کالیبره کردن باسکول 60 تن روی زمین دیگر نیازی به حضور متخصص در محل ندارد. تمامی مراحل تنظیم، گوشه‌گیری، بررسی سلامت لودسل‌ها و رفع خطاها از طریق نمایشگر آریا 4000 قابل انجام است و اپراتور می‌تواند با یک مشاوره تلفنی ساده، باسکول را به‌صورت دقیق و استاندارد تنظیم کند.
این قابلیت باعث میشود:
- هزینه‌های اعزام تکنسین حذف شود
- زمان توقف باسکول به حداقل برسد
- خطاهای انسانی در تنظیمات کاهش یابد
عکس جانکشن باکس دیجیتال
اپراتور بدون دانش تخصصی، باسکول را با دقت بالا کالیبره کند
جانکشن باکس آنالوگ:
جانکشن باکس آنالوگ همون جانکشن باکس نسل قدیم هستند که با توجه به نیاز قدیم مشتری طراحی و تولید شده اند این جانکشن باکس تغییرات میلی ولت را به نمایشگر منتقل کرده و تمامی محاسبات وزن به وسیله نمایشگر انجام میشود.
مقایسه جانکشن باکس دیجیتال و آنالوگ در باسکول
یکی از مهم‌ترین اجزای هر باسکول ۶۰ تن روی زمین، جانکشن باکس است؛ قطعه‌ای که سیگنال لودسل‌ها را جمع‌آوری و به نمایشگر ارسال میکند. انتخاب بین جانکشن باکس دیجیتال و آنالوگ تأثیر مستقیمی بر دقت، عیب‌یابی و طول عمر باسکول جاده‌ای دارد. جدول زیر تفاوت‌های کلیدی این دو نوع جانکشن باکس را نشان میدهد:
(جدول باید راست چین بشه)
ویژگی
جانکشن باکس دیجیتال
جانکشن باکس آنالوگ
نسل
جدید
قدیم
امکان تست سلامت لودسل
دارد ✔
ندارد ✘
امکان جابه‌جایی لودسل با برند مختلف
دارد ✔
ندارد ✘
مبدل A/D
دارد ✔
ندارد ✘
گوشه‌گیری (کالیبراسیون)
دیجیتال از طریق نمایشگر
دستی با پتانسیومتر یا مقاومت
نمایش خطای لودسل خراب
دارد ✔
ندارد ✘
پیشنهاد آریا: استفاده از جانکشن باکس دیجیتال برای لودسل‌های آنالوگ، به‌خصوص در باسکول‌های ۶۰ تن روی زمین و باسکول جاده‌ای، به دلیل امکان تست سلامت لودسل، جابه‌جایی آسان بین برندهای مختلف و نمایش دقیق خطای لودسل خراب، انتخابی مطمئن‌تر و اقتصادی‌تر برای کاهش زمان توقف و هزینه‌های تعمیر است.
نرم‌افزار جامع توزین باسکول 60 تن روی زمین آریا (ویندوز):
باسکول 60 تن روی زمین آریا مجهز به نرم‌افزار جامع توزین برای سیستم‌عامل ویندوز است؛ نرم‌افزاری که تمامی امکانات مورد نیاز یک اپراتور باسکول را در اختیار مشتری قرار میدهد و امکان ثبت، مدیریت و چاپ اطلاعات توزین را به ساده‌ترین شکل فراهم میکند. مشتری می‌تواند تمام فرآیندهای توزین را مستقیماً از طریق کامپیوتر انجام دهد و اطلاعات ورود، خروج، وزن و پلاک خودروها را بدون خطا ثبت کند.
روش ثبت قبض در نرم افزار جامع آریا:
1. ثبت دستی قبض باسکول :
در مواقعی که نیاز به ثبت دستی
اطلاعات وجود دارد، اپراتور می‌تواند قبض توزین را به‌صورت دستی در نرم‌افزار وارد کرده و نسخه نهایی قبض را از طریق پرینتر کامپیوتر چاپ کند. این قابلیت برای شرایط خاص، خطاهای احتمالی یا ثبت اطلاعات خارج از روال اتوماتیک بسیار کاربردی است
2. ثبت ماشین‌های پُربار با حافظه (ورودی اتوماتیک):
برای خودروهایی که با بار وارد کارخانه می‌شوند، نرم‌افزار آریا قابلیت ثبت پربار را ارائه میدهد. در این حالت:
- ورودی اولیه خودرو (پربار یا خالی) به‌صورت اتوماتیک ثبت میشود
- هنگام خروج، اپراتور تنها با وارد کردن شماره پلاک، قبض باسکول تکمیل میشود
- قبض نهایی از طریق پرینتر کامپیوتر چاپ می‌گردد
این ویژگی باعث میشود فرآیند توزین خودروهای پرتردد و پربار سریع‌تر، دقیق‌تر و کاملاً بدون دخالت اپراتور انجام شود.
امکانات اصلی نرم‌افزار جامع آریا :
1. مشاهده وزن باسکول به‌صورت لحظه‌ای (Real‑Time) نمایش وزن لحظه‌ای باسکول روی نرم‌افزار، مناسب برای کنترل دقیق فرآیند توزین.
2. تعریف ماشین خاص (ثبت وزن خالی به‌صورت خودکار) امکان ثبت وزن خالی خودروهای ثابت و پرتردد، برای تسریع فرآیند توزین و جلوگیری از خطاهای انسانی.
3. تعریف نوع کالا ثبت انواع کالاهای ورودی و خروجی برای مدیریت دقیق بار و گزارش‌گیری حرفه‌ای.
4. تعریف حق توزین برای انواع خودروها امکان تعیین هزینه توزین برای تریلی، کامیون، نیسان و وانت، مناسب برای واحدهای مالی و حسابداری.
5. تعریف سربرگ قبض باسکول شخصی‌سازی سربرگ قبض با نام شرکت، لوگو، آدرس و اطلاعات تماس.
6. انتخاب تعداد دفعات چاپ قبض تعیین تعداد چاپ قبض برای راننده، بایگانی یا واحد مالی.
7. گزارش‌گیری پیشرفته گزارش‌گیری بر اساس:
· شماره ماشین
· نوع کالا
· تاریخ این قابلیت برای مدیریت بار، کنترل ورود و خروج و ارائه گزارش‌های مدیریتی بسیار کاربردی است.
8. تعریف اپراتور با رمز ورود اختصاصی امکان ایجاد حساب‌های کاربری مختلف با رمز منحصربه‌فرد برای کنترل سطح دسترسی و امنیت اطلاعات.
باسکول 60 تن روی زمین و اتصال به شبکه اینترنت:
باسکول 60 تن روی زمین مدل Aria PB‑6160 قابلیت اتصال به اینترنت از طریق Wi‑Fi را دارد. با فعال‌سازی این امکان، مشتری می‌تواند از نرم‌افزار تحت وب آریا استفاده کند و فرآیند توزین را از طریق کامپیوتر، گوشی موبایل یا تبلت مدیریت و ثبت کند.
در این حالت، تمامی قبض‌های باسکول به‌صورت فایل PDF ذخیره‌سازی می‌شوند و امکان مشاهده، چاپ، ارسال و آرشیو آن‌ها در هر زمان وجود دارد. این ویژگی باعث میشود مدیریت باسکول جاده‌ای در محیط‌های صنعتی، معدنی و کارخانه‌ای بسیار ساده‌تر، سریع‌تر و بدون محدودیت دستگاه انجام شود.
امکانات نرم‌افزار تحت وب آریا:
1. ثبت آنلاین فرآیند توزین از طریق کامپیوتر، موبایل و تبلت
2. مشاهده و ذخیره‌سازی قبض‌ها به‌صورت PDF
3. دسترسی از هر نقطه کارخانه یا دفتر مدیریت
4. هماهنگی کامل با نمایشگر آریا 4000 و سیستم کنترل هوشمند
5. امکان گزارش‌گیری آنلاین بر اساس تاریخ، شماره پلاک، نوع کالا
عکس برای اتصال به اینترنت
نمایشگر دوم بیرونی (راننده) باسکول 60 تن روی زمین آریا:
یکی از پرکاربردترین وسایل جانبی باسکول ۶۰ تن روی زمین، نمایشگر دوم بیرونی یا همان نمایشگر وزن راننده است. این نمایشگر به‌صورت پیش‌فرض روی پک باسکول ۶۰ تن آریا نصب شده و به‌صورت رایگان در اختیار مشتری قرار می‌گیرد.
نمایشگر وزن راننده دارای استانداردهای لازم برای نصب در محیط باز است. این صفحه‌نمایش با ابعاد ۱۶۰ در ۴۸ سانتی‌متر و LED قرمزرنگ ساخته شده و حتی زیر تابش مستقیم آفتاب هم وضوح کامل داره. همین ویژگی باعث می‌شه رانندگان کامیون در باسکول جاده‌ای هم به‌راحتی بتونن عدد وزن رو از فاصله دور مشاهده کنن.
گارانتی : گروه آریا با اطمینان کامل از کیفیت محصولات خود، گارانتی‌های زیر را برای باسکول 60 تن روی زمین مدل aria PB-6160 ارائه میکند
گارانتی لودسل پیشنهادی آریا:
مدل
کشور سازنده
مدت زمان گارانتی (ماه)
Sensocar CS-DP C6
اسپانیا
72
Sensocar CS-A C6
اسپانیا
60
Sensocar SP-A C4
اسپانیا
48
Beniue BTY-D C3
چین
36
Beniue BTY C3(HBM)
چین
36
Keli Zsfy-A C3(کابل نارنجی)
چین
24
گارانتی صفحه باسکول جاده ای:
نوع صفحه باسکول
مدت گارانتی (ماه)
صفحه استاندارد
96
- گارانتی نمایشگر آریا 4000: 36 ماه
گارانتی باسکول 60 تن روی زمین آریا
گروه آریا با اطمینان کامل از کیفیت محصولات خود، گارانتی‌های زیر را برای باسکول 60 تن روی زمین مدل aria PB-6160 ارائه میکند.
| مدل | کشور سازنده | مدت زمان گارانتی (ماه) |
|---|---|---|
| Sensocar CS-DP C6 | اسپانیا | 72 |
| Sensocar CS-A C6 | اسپانیا | 60 |
| Sensocar SP-A C4 | اسپانیا | 48 |
| Beniue BTY-D C3 | چین | 36 |
| Beniue BTY C3(HBM) | چین | 36 |
| Keli Zsfy-A C3 (کابل نارنجی) | چین | 24 |
گارانتی صفحه باسکول جاده‌ای
| نوع صفحه باسکول | مدت گارانتی (ماه) |
|---|---|
| صفحه استاندارد | 96 |
- گارانتی نمایشگر آریا 4000: 36 ماه
- گارانتی قطعات الکترونیکی باسکول: 36 ماه
